Световод с цилиндрическим диффузором
(флебологический «супер-ринг»)
ТУ 9444-001-78932271-2017 РУ № РЗН 2017/6134
Технические характеристики
Тип оптического волокна |
Q/Q WF 400/440/740 (с пониженным содержанием ионов воды) |
Длина радиального источника излучения |
3мм |
Числовая апертура |
0,22 |
Эффективность пропускания |
не менее 80% |
Диаметр кварцевого наконечника-капилляра |
1.75мм |
Внешний диаметр световода |
1.25мм |
Длина |
2,5м |
Тип входного разъема для подключения световода |
SMA-905 |
Эмиссия лазерной энергии вокруг наконечника световода |
360гр |
Выдерживает мощность |
не менее 15Вт |
Разметка на поверхности световода: |
|
Видимость разметки |
Контрастная в видимом диапазоне спектра |
Цвет разметки |
Двухцветная |
Устойчивость разметки к истиранию и ее безопасность |
Разметка защищена слоем полимера толщиной 250 мкм |
Совместимое оборудование: Лазерный хирургический аппарат «ЛАХТА-МИЛОН», а также отечественные и зарубежные медицинские лазеры, оснащенные оптическим разъемом SMA-905.
Рекомендуемая длина волны для проведения Лазерной облитерации вен с использованием световода с кольцевой диаграммой излучения – 1,47мкм, 1,56мкм.
Рекомендуемая мощность лазерного излучения – до 10Вт.
ВНИМАНИЕ! Защищайте оптические разъемы аппарата и световодного инструмента специальными защитными колпачками!
Устройство и условия использования:

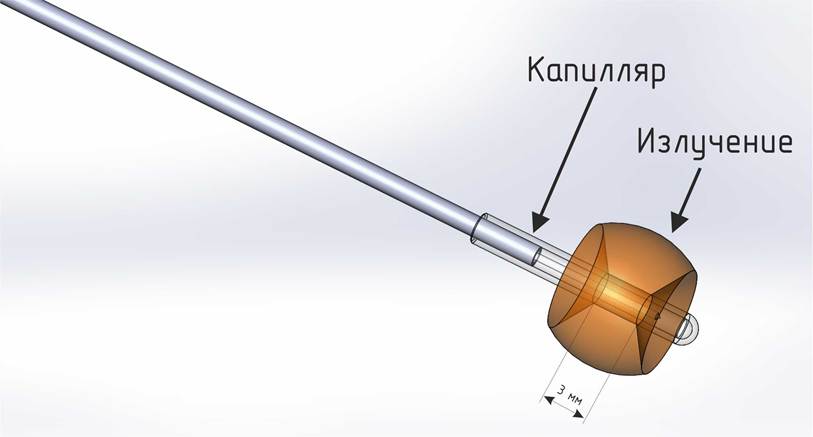

Световод изготовлен на основе высокопрочного кварцевого оптического волокна. Излучение выходит под углом к оси световода и распространяется по всей окружности. Кольцевую зону излучения формирует оптическое волокно, кварцевый капилляр выполняет защитную функцию. Кварцевый капилляр и оптическое волокно склеены. Усилие на разрыв мест соединений составляет не менее 6 кг. Усилие, прикладываемое в поперечном направлении к капилляру - не более 0,5 кг.
Предоперационная обработка лазерных световодов
Дезинфекция, предстерилизационная обработка и стерилизация лазерных световодов проводится в соответствии с Методическими указаниями по дезинфекции, предстерилизационной очистке и стерилизации изделий медицинского назначения (утв. Минздравом РФ 30.12.1998 N МУ-287-113). Выбор адекватного метода обработки зависит от особенностей стерилизуемого изделия. Лазерные световоды классифицируются как изделия из коррозионно-стойких металлов, полимерных материалов.
Согласно МУ стерилизацию световодов осуществляют химическими (применение растворов химических средств, газовый) методами, указанными в Табл. 4.3 - 4.6. МУ.
Рекомендации по подготовке световода к работе:
-
Дезинфекция и предстерилизационная очистка растворами «Стабимед» 4% или «Амиксан» 4% в течение 15 мин.
-
Промывание проточной водой в течение 3 минут.
-
Ополаскивание дистиллированной водой
-
Просушка.
-
Стерилизация в системе «STERRAD» или в растворе «Клиндезин-окси» (по инструкции).
ВНИМАНИЕ! Перед стерилизацией необходимо одеть защитный колпачок на разъем световода! Замачивание разъема световода в растворах ЗАПРЕЩАЕТСЯ!
Флебологический световод с цилиндрическим диффузором является инструментом однократного применения.
При многократном использовании, вследствие изгибов, в месте крепления капилляра к световоду могут образовываться микродефекты, определение которых визуально невозможно и, которые, разрастаясь, приводят к разрушению капилляра и возможности распределения его частей по операционному полю.
Производитель не несет ответственности за последствия многократного использования световода |
